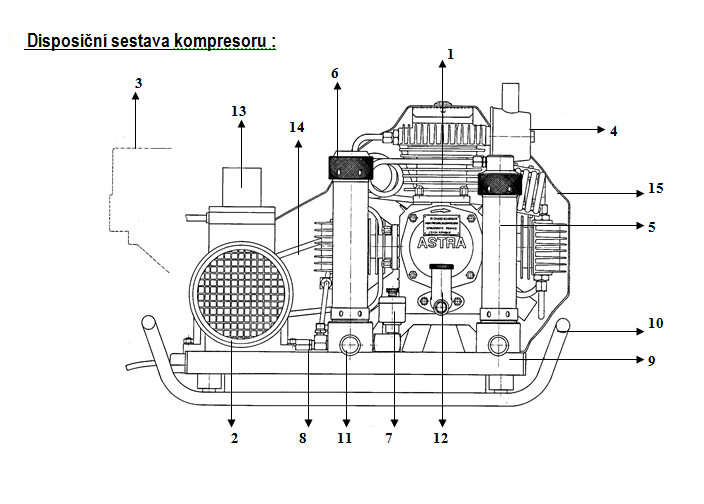

Sestava třívalcového,třístupňového kompresoru ASTRA

2

Pohonná jednotka elektromotor

3

Pohonná jednotka spalovací motor

4

Sací vzduchový filtr atmosferického vzduchu

5

Expanzní odlučovač kondenzátu

6

Vysokotlaký odlučovač kondenzátu plus filtr

7

Pojistný ventil 3.stupně

8

Rozvodka tlakového vzduchu

9

Základový rám s vibračními tlumiči

10

Lyžinový rám pro přepravu kompresoru

11

Odkalovací šroub

12

Nalévací hrdlo oleje a výpustná trubka

13

Elektrický spínač motoru

14

Hnací klínové řemeny

15

Ochranný kryt pohonu kompresoru

Technická data:





typ

typ

typ



ATOM E-1F

ATOM E-3F

ATOM B - Honda

druh

pístový kompresor

pístový kompresor

pístový kompresor

počet válců

3

3

3

počet stupňů

3

3

3

vrtání válců

68/28/14mm

68/28/14mm

68/28/14mm

zdvih

25mm

25mm

25mm

chlazení

vzduchem

vzduchem

vzduchem

otáčky

1800 o/min

2200 o/min

2300 o/min

výkonnost

cca 80 I/min

cca 100 I/min

cca 100 I/min

výtlačný přetlak max.

30 MPa

30 MPa

30 MPa

výtlačný přetlak max. 1.stupeň

0,3 MPa

0,3 MPa

0,3 MPa

2.stupeň

2 MPa

2 MPa

2 MPa

3.stupeň

20 MPa ( 30 MPa )

20 MPa ( 30 MPa )

20 MPa ( 30 MPa )

nastavení poj. Ventilů 1.stupeň

0,45 MPa

0,45 MPa

0,45 MPa

2.stupeň

3 MPa

3 Mpa

3 MPa

3.stupeň

22 MPa ( 33 MPa )

22 MPa ( 33 MPa)

22 MPa ( 33 MPa )

sací tlak absolutní

100 kPa

100 kPa

100 kPa

sací teplota

20°c

20 °C

20°c

teplota vzduš.na výstupu za dochlazovačem

30 °C + 5 °C

30 °C + 5 °C

30 °C + 5 °C

olej

syntetický kompr.olej MOLY

syntetický kompr.olej MOLY

syntetický kompr.olej MOLY

množství oleje

0,45 litr

0,45  litr

0,45 litr

rozměry včetně rámu v mm

dl.630 X š.390 X v.390

dl.630 X š.390 X v.390

dl.700 x š.390 x v.390

hmotnost (vč. pohonné jednotky)

45 kg

 43 kg

 42 kg

druh vzdušiny

vzduch

vzduch

vzduch

složení vzduš. DIN 3188 MAX







voda

< 35 mg/m3

< 35 mg/m3

< 35 mg/m3

olej

< 0,35 mg/m3

< 0,35 mg/m3

< 0,35 mg/m3

co

< 75 ppm

< 75 ppm

< 75 ppm

CO2

< 3000 ppm

< 3000 ppm

< 3000 ppm

hlučnost kompresoru

80dB(A)

80dB(A)

90dB(A)

doba plnění 10 litr lahve 22 MPa

< 28 min

 < 23 min

 < 22 min

papírový vzduchový filtr

typ V2

(PND 13-027 80)

typ V2

(PND 13-027 80)

typ V2

(PND 13-027 80)

filtr - filtrační vložka: molekulární síto

typ 511

66% 115 g

66% 115 g

66% 115 g

aktivní uhlí

34% 105 g

34% 105 g

34% 105 g









typ

typ


ASTRA 160-E-4

ASTRA 160-B

druh

pístový kompresor

pístový kompresor

počet válců

3

3

počet stupňů

3

3

vrtání válců

72/28/14mm

72/28/14mm

zdvih

39mm

39mm

chlazení

vzduchem

vzduchem

otáčky

1600 ot/min

2000 ot/min

jmenovitý výkon

cca 160 l/min

cca 200 l/min

výtlačný přetlak max.

30 MPa

30 MPa

výtlačný přetlak max.1.stupeň

0,8 MPa

0,8 MPa

2.stupeň

6,5 MPa

6,5 MPa

3.stupeň

20 MPa ( 30 MPa )

20 MPa ( 30 MPa )

nastavení poj. ventilů1.stupeň

1 MPa

1 MPa

2.stupeň

7,2 MPa

7,2 MPa

3.stupeň

22 MPa ( 33 MPa )

22 MPa ( 33 MPa )

sací tlak absolutní

100 kPa

100 kPa

sací teplota

20 oC

20 oC

teplota vzduš.na výstupu za dochlazovačem

30 oC + 5 oC

30 oC + 5 oC

olej

syntetický kompr.olej MOLY

syntetický kompr.olej MOLY

množství oleje

0,95 litr

0,95 litr

rozměry včetně rámu v mm

dl.760 x š.430 x v.570

dl.910 x š.430 x v.570

hmotnost (bez pohonné jednotky)

55 kg

55 kg

druh vzdušiny

vzduch

vzduch

složení vzduš. DIN 3188 MAX





voda

< 35 mg/m3

< 35 mg/m3

olej

< 0,35 mg/m3

< 0,35 mg/m3

CO

< 50 ppm

< 50 ppm

CO 2

< 1000 ppm

< 1000 ppm

hlučnost kompresoru

85 dB (A)

96 dB (A)

doba plnění 10 litr lahve 22 MPa

< 12,5 min

< 10 min

papírový vzduchový filtr

typ V1

typ V1

filtr - filtrační vložka:

molekulární sítotyp 511

2/3150g

2/3150g

aktivní uhlí

1/370g

1/370g



typ

typ



ASTRA V3-E-5,5

ASTRA V3-B

druh

pístový kompresor

pístový kompresor

počet válců

3

3

počet stupňů

3

3

vrtání válců

75,5/28/14mm

75,5/28/14mm

zdvih

39mm

39mm

chlazení

vzduchem

vzduchem

otáčky

1800 ot/min

2000 ot/min

jmenovitý výkon

cca 225 l/min

cca 250 l/min

výtlačný přetlak max.

30 MPa

30 MPa

výtlačný přetlak max.1.stupeň

0,8 MPa

0,8 MPa

2.stupeň

6,5 MPa

6,5 MPa

3.stupeň

20 MPa ( 30 MPa )

20 MPa ( 30 MPa )

nastavení poj. ventilů1.stupeň

1 MPa

1 MPa

2.stupeň

7,2 MPa

7,2 MPa

3.stupeň

22 MPa ( 33 MPa )

22 MPa ( 33 MPa )

sací tlak absolutní

100 kPa

100 kPa

sací teplota

20 oC

20 oC

teplota vzduš.na výstupu za dochlazovačem

30 oC + 5 oC

30 oC + 5 oC

olej

syntetický kompr.olej MOLY

syntetický kompr.olej MOLY

množství oleje

0,95 litr

0,95 litr

rozměry včetně rámu v mm

dl.760 x š.430 x v.570

dl.910 x š.430 x v.570

hmotnost (bez pohonné jednotky)

55 kg

55 kg

druh vzdušiny

vzduch

vzduch

složení vzduš. DIN 3188 MAX





voda

< 35 mg/m3

< 35 mg/m3

olej

< 0,35 mg/m3

< 0,35 mg/m3

CO

< 50 ppm

< 50 ppm

CO 2

< 1000 ppm

< 1000 ppm

hlučnost kompresoru

85 dB (A)

96 dB (A)

doba plnění 10 litr lahve 22 MPa

< 10,5 min

< 10 min

papírový vzduchový filtr

typ V1

typ V1

filtr - filtrační vložka:                molekulární sítotyp 511

2/3150g

2/3150g

aktivní uhlí

1/370g

1/370g





typ

typ



ASTRA V3.2-E-7,5

ASTRA V3.2-B

druh

pístový kompresor

pístový kompresor

počet válců

3

3

počet stupňů

3

3

vrtání válců

75,5/28/14mm

75,5/28/14mm

zdvih

48mm

48mm

chlazení

vzduchem

vzduchem

otáčky

1700 ot/min

2000 ot/min

jmenivitý výkon

cca 250 l/min

cca 280 l/min

výtlačný přetlak max.

30 MPa

30 MPa

výtlačný přetlak max.1.stupeň

0,8 MPa

0,8 MPa

2.stupeň

6,5 MPa

6,5 MPa

3.stupeň

20 MPa ( 30 MPa )

20 MPa ( 30 MPa )

nastavení poj. ventilů1.stupeň

1 MPa

1 MPa

2.stupeň

7,2 MPa

7,2 MPa

3.stupeň

22 MPa ( 33 MPa )

22 MPa ( 33 MPa )

sací tlak absolutní

100 kPa

100 kPa

sací teplota

20 oC

20 oC

teplota vzduš.na výstupu za dochlazovačem

30 oC + 5 oC

30 oC + 5 oC

olej

syntetický kompr.olej MOLY

syntetický kompr.olej MOLY

množství oleje

0,95 litr

0,95 litr

rozměry včetně rámu v mm

dl.760 x š.430 x v.570

dl.910 x š.430 x v.570

hmotnost (bez pohonné jednotky)

55 kg

55 kg

druh vzdušiny

vzduch

vzduch

složení vzduš. DIN 3188 MAX





voda

< 35 mg/m3

< 35 mg/m3

olej

< 0,35 mg/m3

< 0,35 mg/m3

CO

< 50 ppm

< 50 ppm

CO 2

< 1000 ppm

< 1000 ppm

hlučnost kompresoru

85 dB (A)

96 dB (A)

doba plnění 10 litr lahve 22 MPa

< 8,5 min

< 8 min

papírový vzduchový filtr

typ V1

typ V1

filtr - filtrační vložka:

molekulární síto typ 511

2/3150g

2/3150g

aktivní uhlí

1/370g

1/370g





typ



ASTRA V3.2-STABIL

druh

pístový kompresor

počet válců

3

počet stupňů

3

vrtání válců

75,5/28/14mm

zdvih

48mm

chlazení

vzduchem

otáčky

1700 ot/min

jmenovitý výkon

cca 250 l/min

výtlačný přetlak max.

30 MPa

výtlačný přetlak max.1.stupeň

0,8 MPa

2.stupeň

6,5 MPa

3.stupeň

20 MPa ( 30 MPa )

nastavení poj. ventilů1.stupeň

1 MPa

2.stupeň

7,2 MPa

3.stupeň

22 MPa ( 33 MPa )

sací tlak absolutní

100 kPa

sací teplota

20 oC

teplota vzduš.na výstupu za dochlazovačem

30 oC + 5 oC

olej

syntetický kompr.olej MOLY

množství oleje

0,95 litr

rozměry včetně rámu v mm

dl.1000 x š.550 x v.930

hmotnost (celkem)

175 kg

druh vzdušiny

vzduch

složení vzduš. DIN 3188 MAX



voda

< 35 mg/m3

olej

< 0,35 mg/m3

CO

< 50 ppm

CO 2

< 1000 ppm

hlučnost kompresoru

85 dB (A)

doba plnění 10 litr lahve 22 MPa

< 8,5 min

papírový vzduchový filtr

typ V1

filtr - filtrační vložka:

molekulární síto typ 511

70%

aktivní uhlí

30%



TECHNICKÉ PARAMETRY ELEKTROMOTORU:



výkon



4 kW



5,5 kW



7,5 kW

napětí

3 x 400 VD /U

3 x 400 VD /U

3 x 400 VD /U

jmenovitý proud

9,9 A

11 A

16,5 A

frekvence

50 Hz

50 Hz

50 Hz

ochrana před nebezp.dotykovým

ochrana

ochrana

ochrana

napětím na neživých částech

odpojením od zdroje

odpojením od zdroje

odpojením od zdroje

doplňková ochrana

pospojením

pospojením

pospojením

otáčky motoru

2880 ot/min

2900 ot/min

2910 ot/min

hmotnost elektromotoru

třída krytí

proudový jistič motorový

27 kg

IP 55 C

20 C nebo D

35 kg

IP 55

25 C nebo D

35 kg

IP 55

32 C nebo D













TECHNICKÉ PARAMETRY SPALOVACÍHO MOTORU:



pohon



motor benzinový



motor benzinový

model

HONDA GX 270

HONDA GX 390

palivo

Benzin s vyšším oktan.č.než 90

Benzin s vyšším oktan.č.než 90

typ motoru

čtyřtaktní, 1 válec

čtyřtaktní, 1 válec

obsah

270 cm3

389 cm3

vrtání x zdvih

77 x 58 mm

88 x 64 mm

chladicí systém

chlazení vzduchem

chlazení vzduchem

zapalovací systém

tranzistorové magnetoelek.zapal.

tranzistorové magnetoelek.zapal.

hmotnost

23,5 kg

31 kg

rozměry v mm

dl.360 x š.420 x v.410

dl.405 x š.450 x v.443
